Cases

Projetos Realizados

Veja alguns dos principais projetos da H2O Engenharia

Realização de um diagnóstico de uma ETE

Companhia de água

Realização de um diagnóstico e, apoio técnico à operação da ETE no período crítico da alta temporada, além de elaborar um estudo conceitual para sua ampliação.

Gestão de Esgoto

Otimização de ETEs

A Foz do Brasil, em Blumenau (SC), enfrentou o desafio de instalar ETEs em áreas urbanas limitadas. A H2O Engenharia propôs tecnologias específicas para as ETEs Garcia e Fortaleza, e introduziu a inovação de usar ultrassom para tratar o lodo da ETE Itoupava no digestor da ETE Fortaleza, visando otimização de custos e espaço.

Filtração Ascendente e Automação Avançada

160 l/s de Água Tratada: 6 Filtros Automatizados e a Implantação da ETA

A CAESB implantou a ETA Contagem em Sobradinho-DF, utilizando filtração direta ascendente e alta automação. A H2O Engenharia realizou o comissionamento, start-up e treinamento da equipe para operar a planta e tratar a água com algas e reciclar a contralavagem.

Estudo de Autodepuração

Impacto Zero e Autodepuração Comprovada em 1 Km

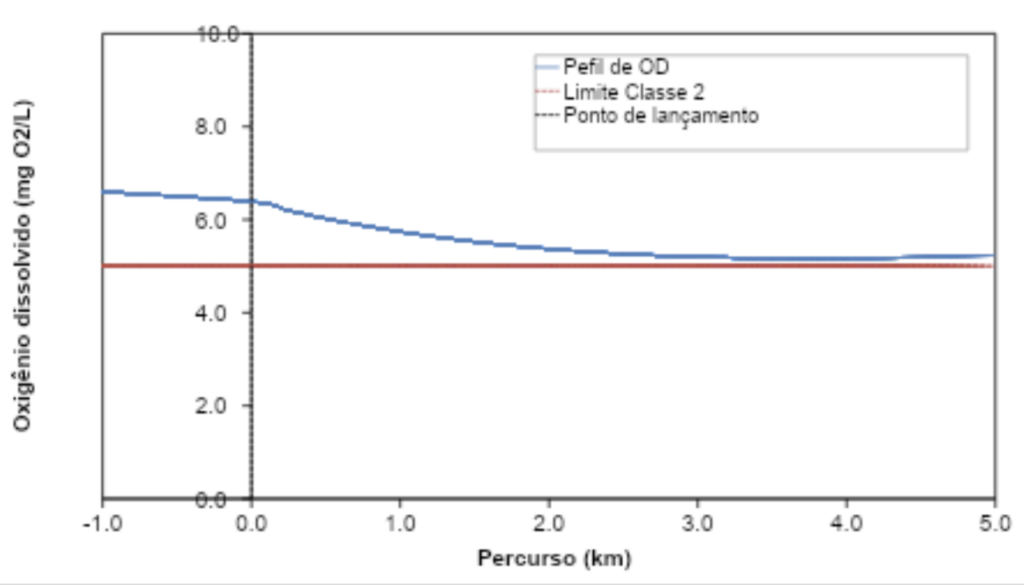

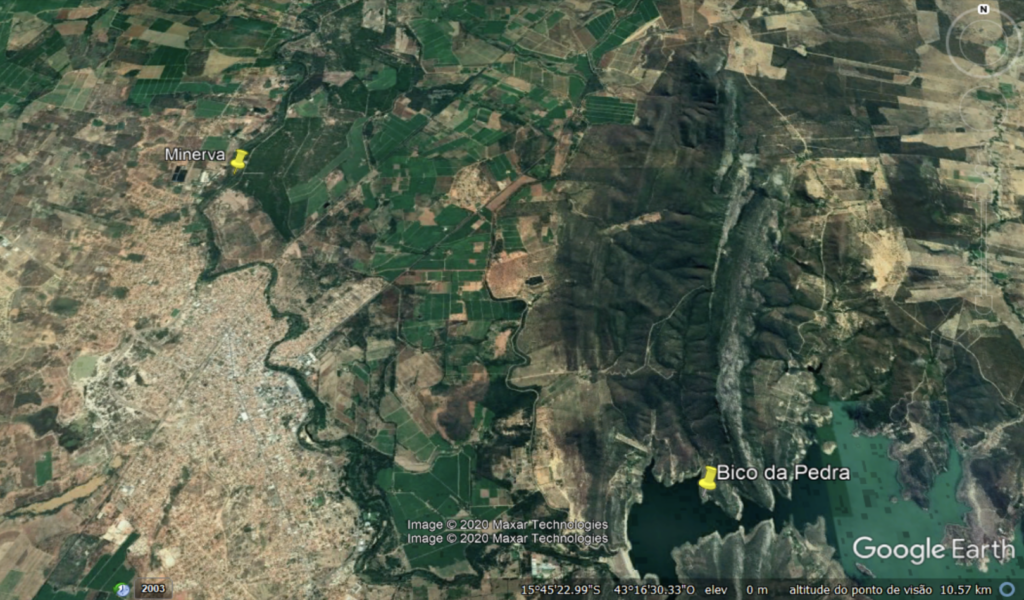

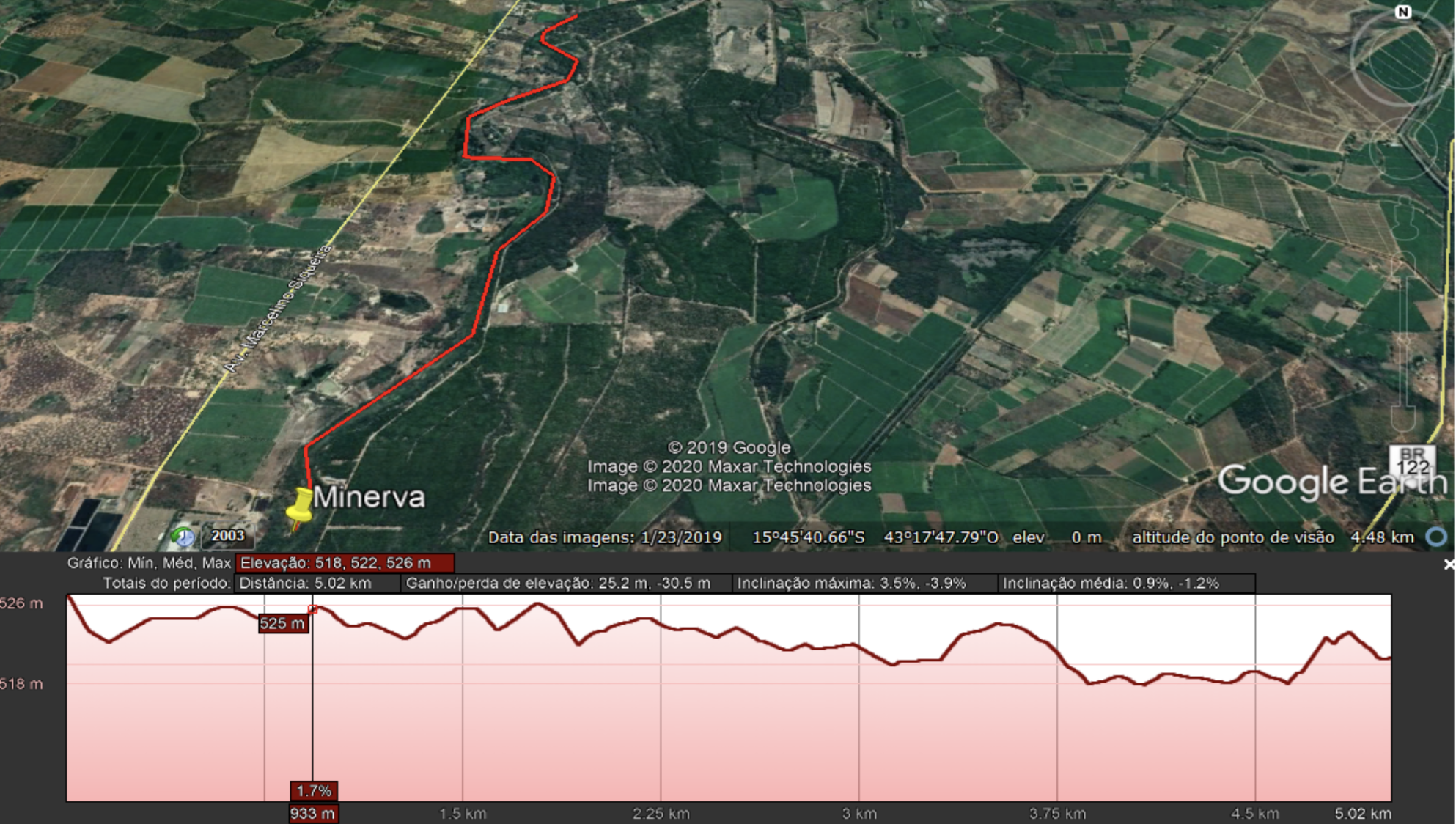

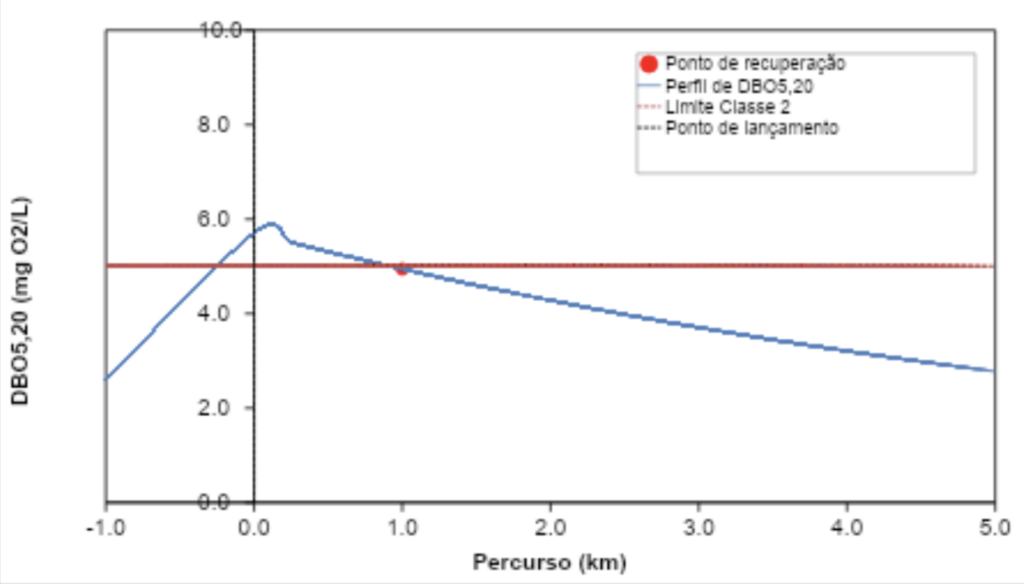

Veja como a H2O Engenharia usou o modelo QUAL2E para validar o efluente e provar a recuperação da DBO no Rio Gorutuba (MG) em 900 metros, garantindo 5 Km de qualidade Classe 2.3.

Filtração Ascendente e Automação Avançada

160 l/s de Água Tratada: 6 Filtros Automatizados e a Implantação da ETA

A CAESB implantou a ETA Contagem em Sobradinho-DF, utilizando filtração direta ascendente e alta automação. A H2O Engenharia realizou o comissionamento, start-up e treinamento da equipe para operar a planta e tratar a água com algas e reciclar a contralavagem.

A Solução de alta complexidade para o amanhã da água.

Engenharia que garante o Reuso e a Conformidade

Companhia de Água

A H2O Engenharia Ltda. foi contratada inicialmente por uma empresa de Companhia de Água para a realização de um diagnóstico da estação de tratamento de esgotos (ETE) Morretes, localizada no munícipio de Itapema (Santa Catarina).

A ETE Morretes é responsável pelo tratamento de todo o esgoto coletado no munícipio de Itapema, e na época do diagnóstico realizado, e sua linha de tratamento era composta seguintes unidades: tratamento preliminar (gradeamento e remoção de areia), tratamento em reatores anaeróbios de manta de lodo e fluxo ascendente (UASB), sistema físico-químico (coagulação, floculação e sedimentação) e desinfecção. O desaguamento de lodo era realizado através do uso de bags.

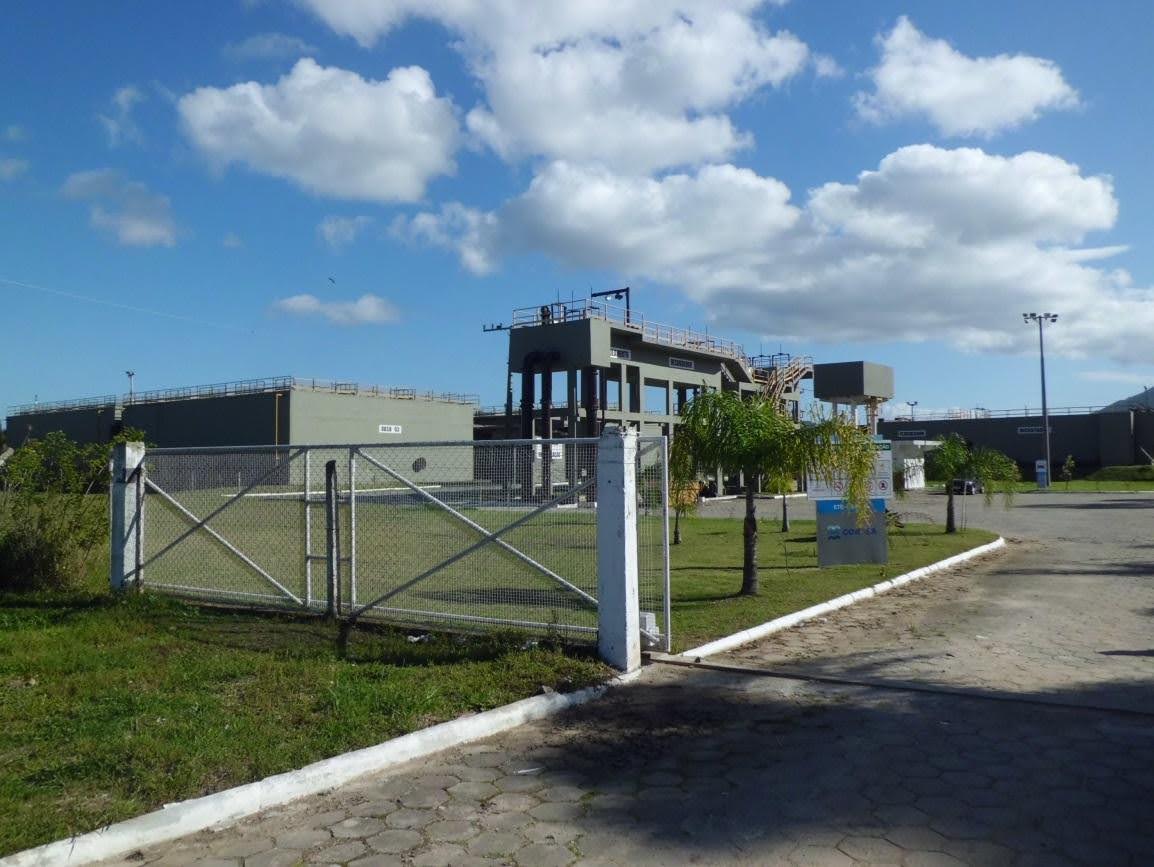

Figura 1 – Vista da entrada da ETE Morretes (SC).

O propósito principal do diagnóstico era verificar as condições de funcionamento da ETE perante duas situações distintas de operação, baixa temporada e alta temporada. Um dos grandes polos turísticos de Santa Catarina e, na época do verão, a população flutuante do município aumenta consideravelmente (alta temporada), gerando um cenário de operação da ETE Morretes totalmente distinto do restante do ano (baixa temporada).

Sendo assim, a etapa de diagnóstico se iniciou com um levantamento cuidadoso das características quali-quantitativas em ambos os cenários, ou seja, baixa e alta temporada. De posse destes dados, foram realizadas análises das unidades existentes na ETE Morretes sob as condições compiladas e foram diagnosticados os pontos críticos.

O resultado do diagnóstico realizado permitiu a companhia de água ter um conhecimento maior das condições operacionais da ETE Morretes, e quais as mudanças que deveriam ser realizadas a curto, médio e longo prazo.

Dada à satisfação da companhia de água com o resultado do diagnóstico realizado, a H2O Engenharia Ltda. foi contratada novamente, porém desta vez com o propósito de auxiliar a companhia de água durante a operação da ETE Morretes na alta temporada (período crítico) e com um estudo de engenharia conceitual para a implantação do projeto de ampliação da ETE Morretes.

A primeira etapa ocorreu durante os meses de dezembro de 2013 e janeiro e fevereiro de 2014. Durante este período, engenheiros e técnicos da H2O Engenharia estiveram presente na ETE Morretes para auxiliar a equipe de operação durante este período crítico. Foram obtidos ótimos resultados e a qualidade da operação se manteve constante, mesmo com o aumento da população flutuante e as implantações das novas unidades, o que remete à segunda etapa deste segundo contrato entre H2O Engenharia e a companhia de água

Esta segunda etapa consiste na continuidade do apoio técnico por parte da H2O Engenharia durante a instalação, posta em marcha e a integração de diversas unidades projetadas anteriormente pela companhia de água.

Foz do Brasil

A Foz do Brasil, empresa de Engenharia Ambiental do grupo Odebrecht investe e opera o sistema de esgoto do município de Blumenau (SC).

Devido à extensa faixa urbana já construída e ao relevo acentuado (fator que dificulta a coleta e transporte dos esgotos), a instalação das Estações de Tratamento de Esgoto (ETEs) tem como principal obstáculo a área disponível. Assim, torna-se essencial a adoção de tecnologias de tratamento que apresentem alta eficiência (permitindo o descarte do esgoto tratado dentro dos padrões da legislação vigente) e reduzida área de implantação.

Além disso, a tecnologia a ser adotada deveria considerar também o custo de disposição de lodo que é parte importante do custo operacional de um sistema de tratamento.

Este desafio foi imposto à H2O Engenharia Ltda. que foi contratada para desenvolver a concepção tecnológica das ETEs Garcia, Fortaleza e Itoupava, que irão compor o sistema de esgotamento do município de Blumenau (SC) e que deverão operar de forma integrada.

A ETE Garcia, que atenderá um total de 66.600 habitantes, utilizará como tecnologia de tratamento o sistema de anaeróbio de fluxo ascendente seguido por um sistema aeróbio do tipo Biodiscos, que consiste no emprego de discos rotativos de grande diâmetro, responsáveis pela aeração e mistura do esgoto. O lodo gerado na planta será adensado e desaguado, o que facilitará a destinação final do mesmo.

A ETE Fortaleza, que atenderá um total de 260.000 habitantes (divididos em 4 módulos de 65.000 pessoas) utilizará como tecnologia de tratamento o sistema de Lodos Ativados Convencional seguido por um sistema de Digestão Anaeróbia de Lodo, proporcionando esgoto tratado de alta qualidade e lodo digerido, que após ser adensado e desaguado,poderá ser facilmente disposto.

Como ambas estações estão localizadas próximas a centros populacionais importantes, buscou-se a minimização da geração de odores tendo em vista o bem-estar dos cidadãos.

Desta forma, a H2O Engenharia Ltda. buscou no mercado um sistema para a queima dos gases gerados no Digestor Anaeróbio e um sistema para a purificação dos odores gerados na ETE, apresentando à Foz do Brasil as soluções encontradas e a suportando no momento de definição da tecnologia a ser implantada.

Sempre em busca de inovações tecnológicas, a H2O Engenharia Ltda. apresentou à Foz do Brasil uma solução que poderá ser utilizada para o tratamento do lodo gerado na ETE Itoupava, uma vez que a área destinada para esta ETE é diminuta. Através da aplicação de ultrasom, pretende-se enviar o lodo gerado na ETE Itoupava para ser digerido no Digestor Anaeróbio da ETE Fortaleza por meio de um lododuto. A utilização de ultrasom irá permitir que o mesmo digestor seja utilizado para tratamento do lodo gerado em duas estações, diminuindo o custo de implantação e operação das unidades de tratamento de lodo das mesmas.

Case – Gel Brasília

A Companhia de Saneamento do Distrito Federal (CAESB) é a responsável pelo tratamento e distribuição da água no município de Sobradinho-DF. Parte do abastecimento é realizada através da captação da água de dois mananciais, o Ribeirão Contagem e o Córrego Paranoazinho, com vazão variável entre 100 e 160 l/s.

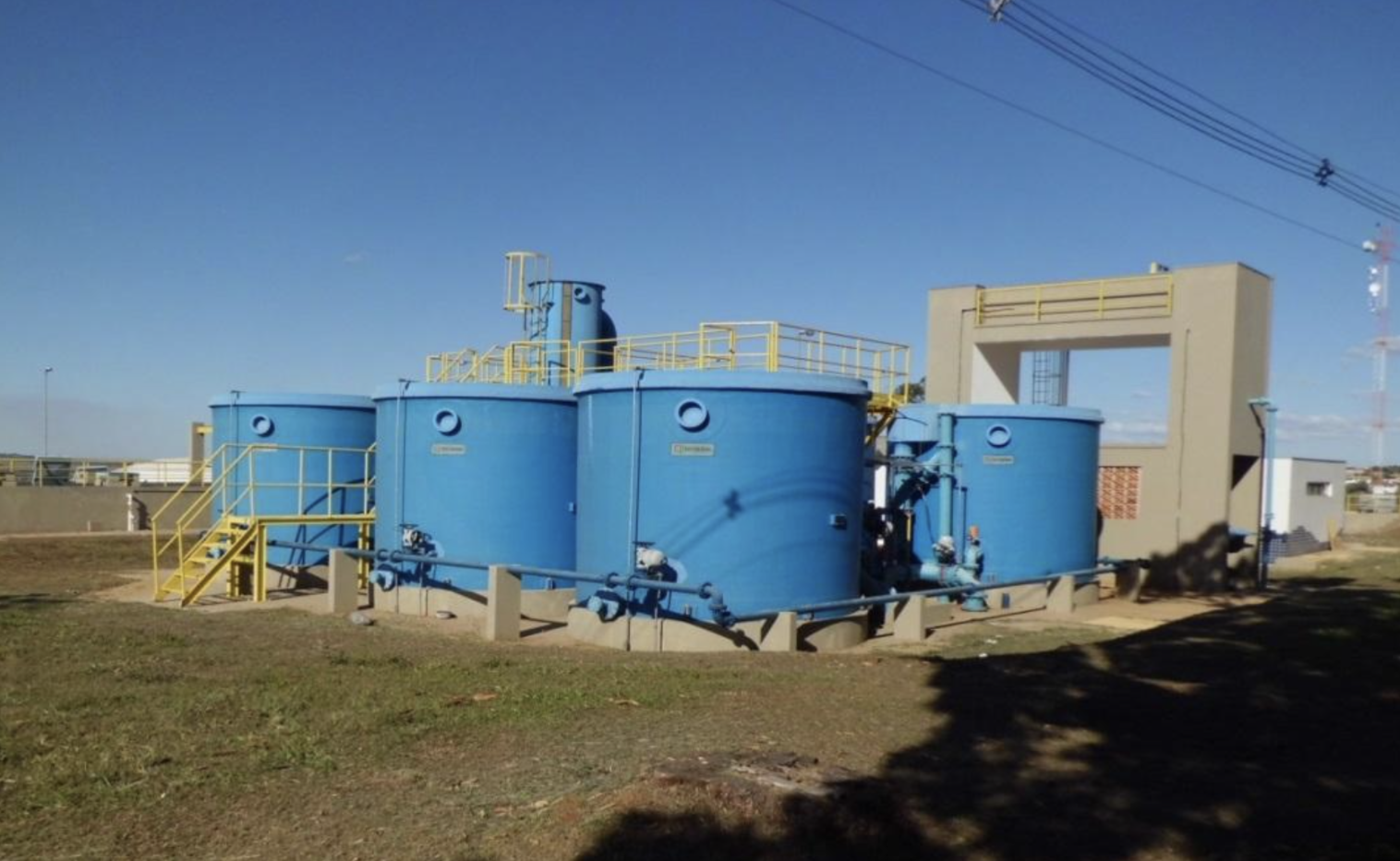

Para a ETA Contagem, a CAESB, após estudos técnicos, optou pela implantação de uma planta de tratamento de água do tipo coagulação, filtração direta ascendente, desinfecção e fluoretação, apesar do manancial apresentar água boa qualidade. Outra característica importante desta planta é o alto grau de automação com que foi concebida, para diminuir a mão de obra de operação.

A tecnologia selecionada foi a de filtração direta ascendente, devido à boa qualidade dos mananciais. Nesse sistema, a água coagulada passa por uma câmara de carga e posteriormente entra na parte inferior do filtro, passa pelo sistema de drenagem, pela camada suporte e pela areia, sendo coletada em calhas ou tubos perfurados, situados na parte superior da unidade filtrante. Serão seis filtros operando em paralelo, totalmente automatizados. Após a desinfecção, a água seguirá para os reservatórios de distribuição.

Os mananciais de água na região de Brasília, apresentam águas com baixa turbidez mas com a presença de uma parcela significativa de algas, o que dificulta o tratamento e requer uma operação bem ajustada e uma equipe devidamente treinada.

A H2O Engenharia foi contratada para o comissionamento, treinamento de pessoal e start up da planta

Os trabalhos de campo foram desenvolvidos por um período prolongado de tempo e o ajuste da parte de automação foi bastante delicado requerendo um trabalho integrado de fornecedores de equipamentos, mecânica, elétrica, automação e processo de maneira a se atingir os resultados previstos.

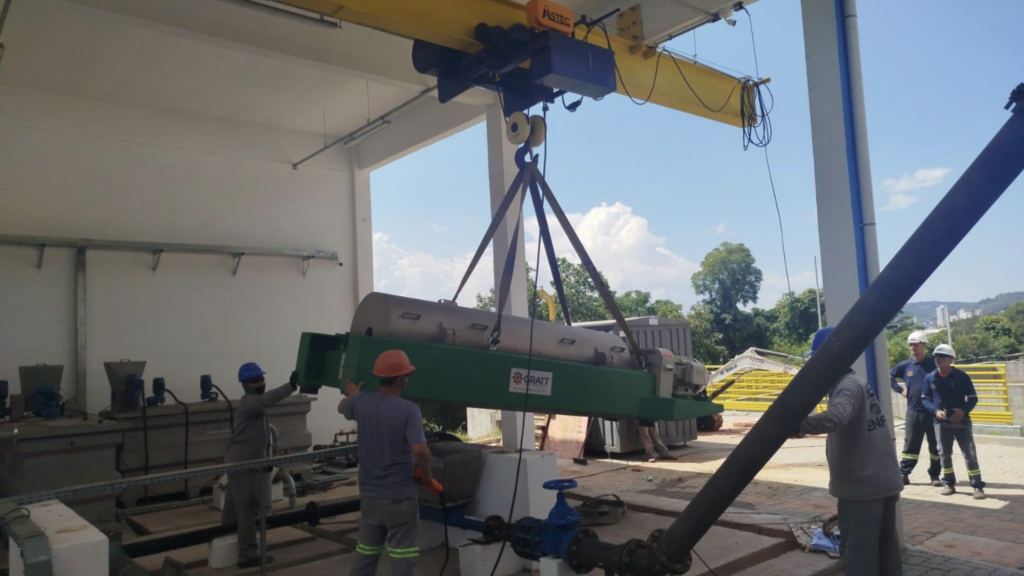

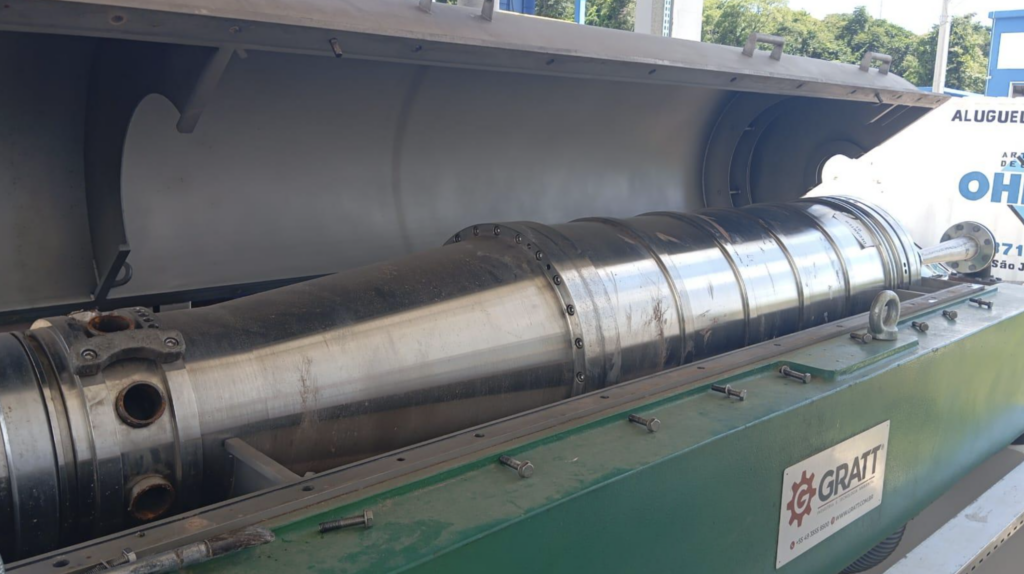

A água de contralavagem deste sistema também é tratada, pois a legislação brasileira impôe uma disposição adequada para o resíduo sólido a ser gerado. O processo de tratamento empregado para esta água, consiste em adensamento através de flotação por ar dissolvido seguido de desaguamento por centrifugação. A água separada neste processo é reciclada na própria Estação de Tratamento.

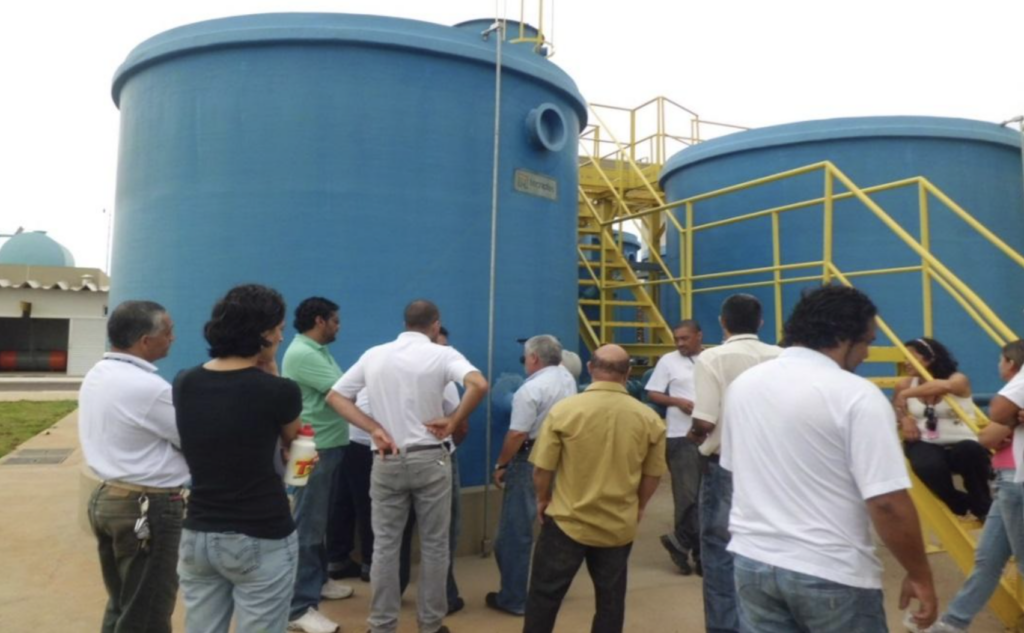

A equipe da H2O Engenharia acompanhou a instalação dos equipamentos, a montagem do laboratório, os testes com água e a equipe de automação durante seis(6) meses. Após a conclusão do comissionamento foi realizado um treinamento para os funcionários da CAESB que estarão ligados direta ou indiretamente com a operação da ETA Contagem.
